Установка трансформаторных подстанций



ООО «СОЧИЭНЕРГОПРОЕКТ» выполняет полный цикл работ по проектированию и монтажу подстанций в Сочи и по всему Краснодарскому краю. Мы берём на себя все стадии — от подготовки проектной документации до приёмки готового объекта. Монтаж подстанции — непростая задача, и если у вас нет собственного опыта в этой сфере, разумнее сразу доверить дело нам: это убережёт от лишних расходов и стресса. Любые работы стартуют с проекта: без него подстанцию впоследствии просто не получится присоединить к электросетям. Поэтому не спешите покупать оборудование заранее — не исключено, что в выбранной точке его подключение окажется вовсе невозможным.

Стадии монтажа трансформаторной подстанции

Подготовительный этап: создание проекта, выбор оборудования, доставка всех комплектующих на объект.

Строительство объекта либо монтаж КТП (в зависимости от того, какой тип подстанции выбран).

Наладка и пусковые работы.

Проект трансформаторной подстанции

В основе каждого проекта лежит техническое задание. Его готовит заказчик и указывает там все ключевые сведения: параметры будущей подстанции, величину нагрузки, требования к площадке, сроки и бюджет строительства «под ключ», пожелания по составу оборудования. При проектировании обязательно принимаются во внимание как фактические, так и перспективные показатели сети и нагрузки потребителей. Электроустановка работает не сама по себе, а как часть общей системы электроснабжения, и именно конфигурация сети задаёт параметры ПС:

Расчётная плотность нагрузки (удельная и суммарная) с учётом коэффициентов загрузки и перегрузки станции;

Способность обеспечивать потребителей электричеством летом, когда отопление отключено;

Потребность в резервном питании в часы максимума при аварии одного из генераторов, подключённых к ГРУ;

Собственные потребности самой подстанции и прочие факторы.

Подготовка к монтажу

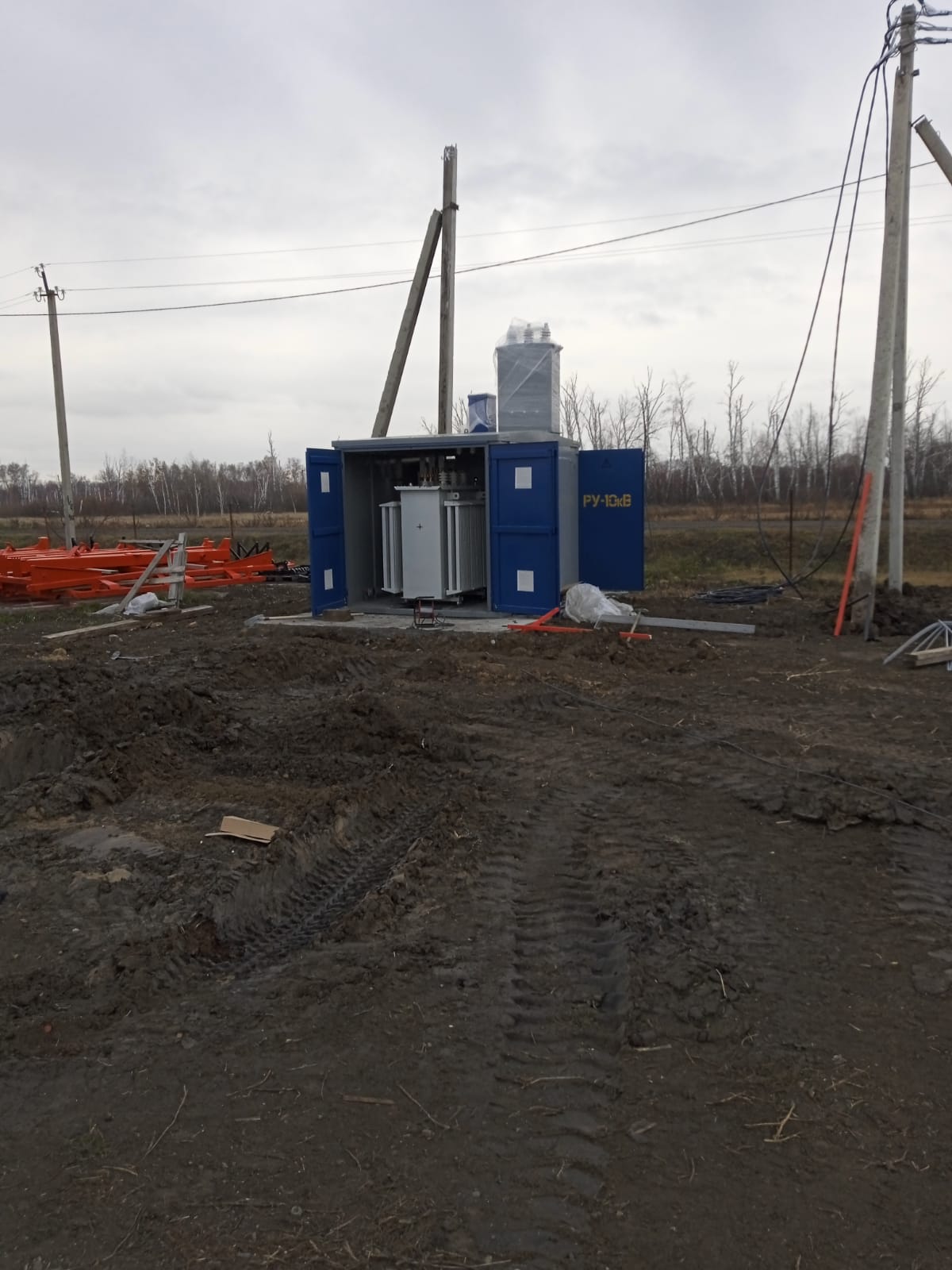

Когда проект утверждён, начинается непосредственная подготовка к установке КТП либо иной выбранной разновидности ПС. Формируется график поставки узлов конструкции и оборудования, на площадке заранее оборудуются места складирования трансформаторов и прочих модулей. Прорабатывается логистика: подбирается транспорт, проверяются подъездные пути, состояние переездов и мостов, соблюдение допустимых габаритов по всему маршруту. Затем на месте выполняется привязка и планировка территории под будущую подстанцию. Стартует первый строительный этап — закладка фундамента. Если вы привлекаете подрядчика для комплексного обслуживания, он обычно закрывает всё «под ключ»: готовит проектную и земляную часть, отвечает за сохранность оборудования при перевозке, принимает и монтирует узлы блочной подстанции и т.д. Последующие строительные этапы и итоговая цена комплекса во многом зависят от разновидности ПС. Стоимость монтажа КТП и самостоятельной сборки заметно различается, поэтому при выборе стоит оценивать не только плюсы и минусы конкретного типа, но и финансовую сторону вопроса.

Виды трансформаторных подстанций.

По способу преобразования электроэнергии с использованием силовых трансформаторов различают:

Повышающие подстанции — поднимают напряжение, которое выдаёт генератор электростанции. Их обычно размещают на самих станциях: они позволяют передавать электроэнергию большой мощности на дальние дистанции с минимальными потерями;

Понижающие (понизительные) подстанции, напротив, снижают исходное напряжение сети.

По расположению и способу подключения к электросети подстанции делятся на:

ответвительные — подключаются к одной или двум проходящим линиям через глухую отпайку;

тупиковые — получают питание по одной либо двум параллельным линиям (радиальные схемы);

проходные — врезаются в рассечку воздушных ЛЭП, с питанием от резервных источников или без него;

узловые — к ним сходится несколько питающих линий от одной или двух питающих электроустановок. По сути это центральная подстанция, принимающая энергию из энергосистемы напряжением 110-220кВ.

Узловые и проходные подстанции нередко именуют транзитными, а ответвительные и проходные — промежуточными.

По уровню напряжения в сетях электроснабжения выделяют 4 основные разновидности подстанций:

Главные понижающие подстанции (ГПП), преобразующие высокое напряжение в более низкое. Электроэнергию они получают прямо от районной энергосистемы (входное напряжение — от 35 до 220 кВ);

подстанции глубокого ввода (ПГВ), позволяющие убрать промежуточные звена электросети и применяются в ключевых узлах энергопотребления. Такие ПС получают питание напряжением от 35 до 220 кВ непосредственно от энергосистемы либо от центрального распределительного пункта предприятия, где размещены, и питают группу подстанций или крупное предприятие;

трансформаторный пункт — компактная подстанция с первичным напряжением 6, 10 либо 35 кВ;

тяговые подстанции, от которых питаются контактные сети железных дорог и городского электротранспорта (трамваев, троллейбусов).

По конструктивному решению различают такие типы

открытые (оборудование размещается под открытым небом);

закрытые (оборудование установлено внутри здания);

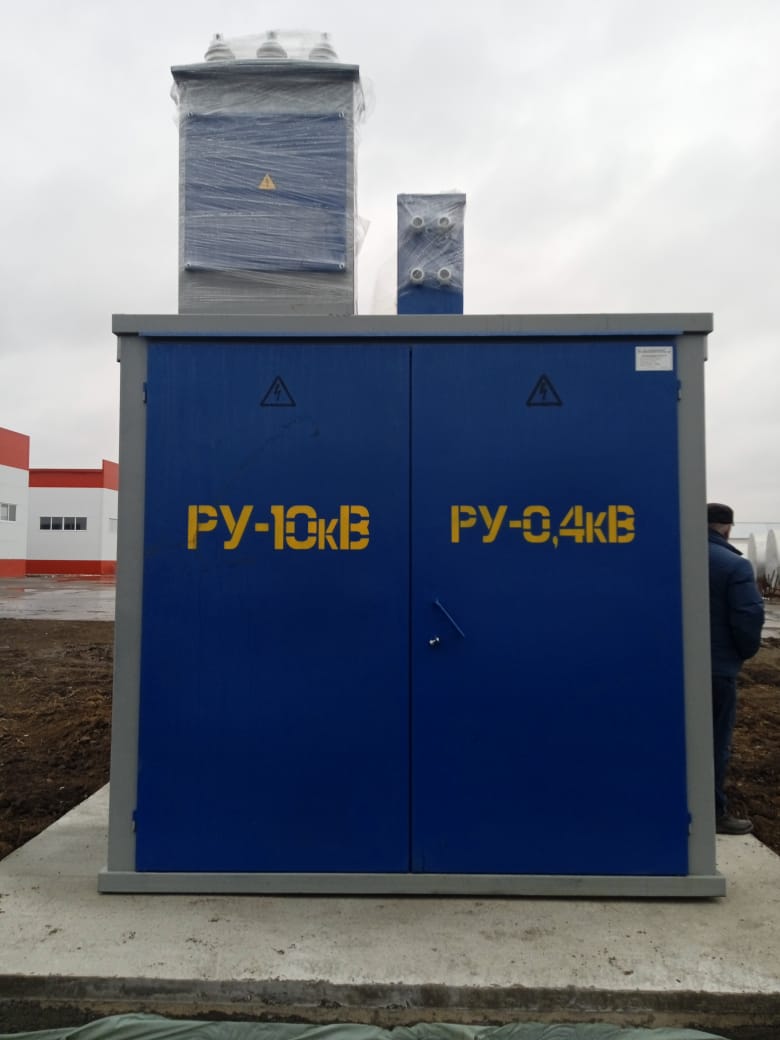

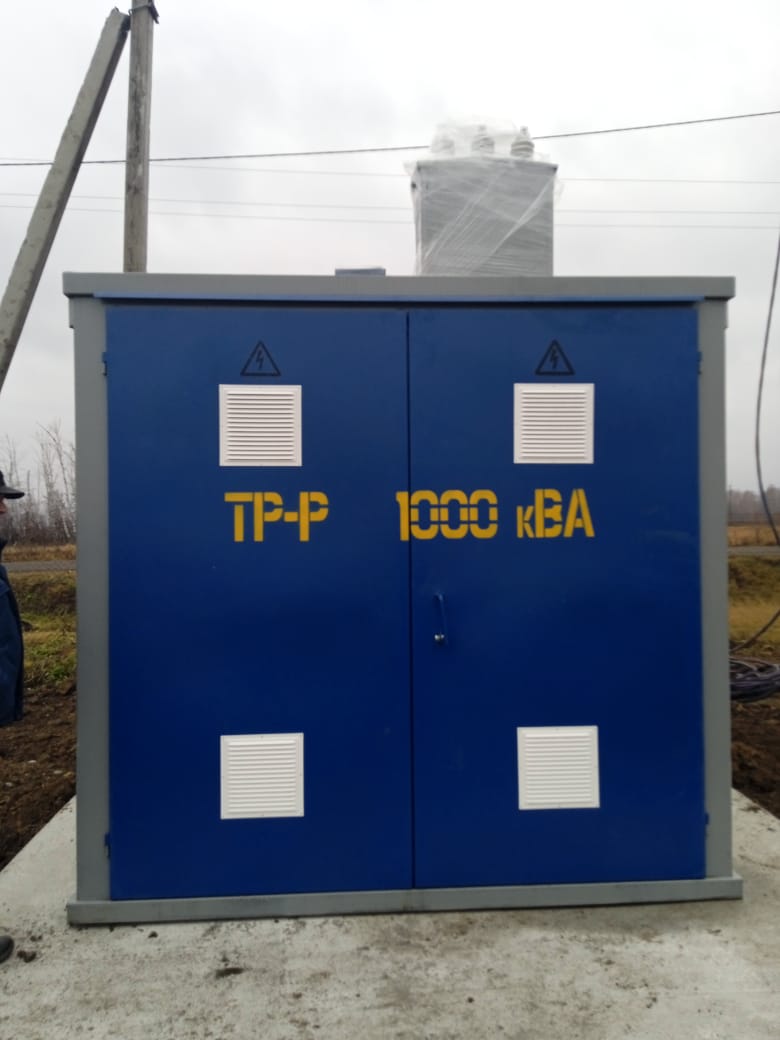

комплектные, собранные из полностью готовых блоков;

столбовые (мачтовые).

По территориальному размещению подстанции классифицируют так:

внутрицеховая — размещена внутри производственного здания, причём как открыто, так и в отдельном закрытом помещении;

встроенная закрытого типа — находится внутри производственного или другого сооружения;

пристроенная — вплотную примыкает к производственному либо иному зданию.

Комплектные трансформаторные подстанции, от которых питаются городские потребители, называют городскими, а КТП на производстве и в промышленных сетях — цеховыми.

Помимо этого, КТП различаются по типу нейтрали заземления, применённой в электроустановке, — она бывает изолированной или глухозаземлённой.

Какая именно разновидность подстанции нужна вам, станет понятно после анализа ваших требований и подготовки проекта.
